Chemins de fer, voies, signaux et trains, planche technique de 1922

Comprendre le chemin de fer par ses équipements

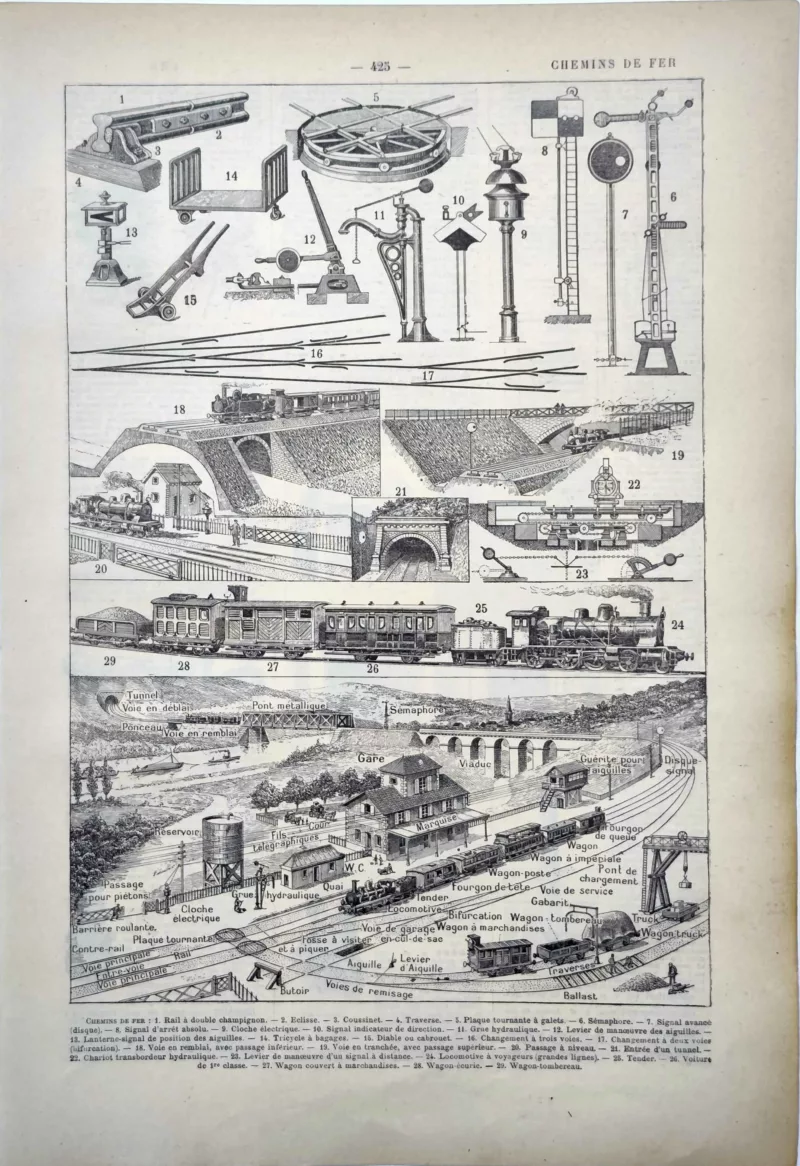

Cette planche technique originale de 1922 rassemble les principaux éléments qui permettent à un réseau ferroviaire de fonctionner. Rails, traverses, aiguillages, plaques tournantes, signaux et leviers sont représentés avec précision.

Plus bas, plusieurs scènes montrent locomotives, voitures et wagons, tunnels, viaducs, ponts et installations de gare. Une grande vue d’ensemble détaille les voies de service, réservoirs, grues, quais, passages et appareils de signalisation.

La page offre ainsi une lecture très complète du chemin de fer à l’époque de la vapeur. Elle intéresse autant l’histoire des transports que celle des techniques et des grands réseaux qui ont transformé les territoires.
